1 - INTRODUCCIÓN, GENERALIDADES Y FUNCIÓN DE LAS ESTACIONES ELÉCTRICAS (continuacion)
BARRA PRINCIPAL Y BARRA DE TRANSFERENCIA
La barra de transferencia está unida a cada línea mediante un seccionador, y a la barra principal por medio de un interruptor, que puede reemplazar a cualquiera de los otros (
figura 1.15).El conjunto interruptor de transferencia, barra de transferencia, y seccionador permite reemplazar cualquiera de los interruptores de línea, posibilitándose así el mantenimiento de este último.
La dificultad se presenta con los transformadores de corriente y las protecciones, que deben ser transferidas (si necesario) para que den la orden de disparo al interruptor adecuado.
DOBLE BARRA Y BARRA DE TRANSFERENCIA
Es análogo al caso anterior (
figura 1.16). Se necesita interruptor de transferencia, y de acoplamiento, o se puede tener uno solo con ambas funciones, los seccionadores deben permitir esta posibilidad, y los enclavamientos deben impedir errores.BARRA PRINCIPAL Y SEGUNDA BARRA TAMBIÉN DE TRANSFERENCIA.
Esta posibilidad también se obtiene con seccionadores, y los posibles errores exigen mas enclavamientos ya que el sistema trabaja como doble barra, o como barra principal y transferencia (

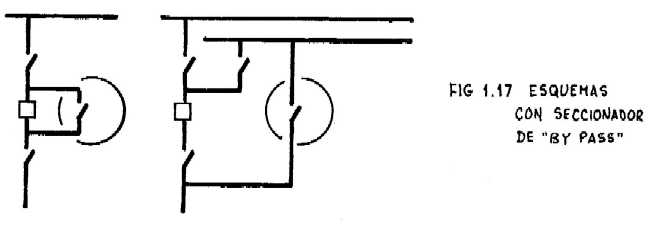

figura 1.17).ESQUEMAS CON SECCIONADOR DE BY PASS
Ciertos esquemas prevén un seccionador (Seccionador de by Pass) que puentea al interruptor y permiten operar sin él, reemplazándolo por otro (
figura 1.17).Un seccionador que puede cortocircuitar al interruptor, y las conexiones del interruptor deben poderse desmontar con facilidad, si no será necesario tener seccionadores a ambos lados del interruptor.
Otra posibilidad es que el seccionador que hace de by-pass esté puesto directamente entre barras y la salida de línea, como se ha representado para el caso de segunda barra y barra de transferencia.

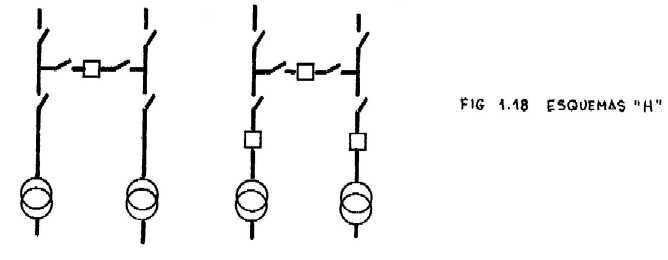

Con solo uno o mas interruptores, son esquemas muy simples y económicos, frecuentemente usados en industrias o en distribución pública, en estaciones que son terminales (
figura 1.18).El esquema de la estación, es una característica que no se selecciona para la estación en si, sino que corresponde a toda la red, y debe tener en cuenta condiciones de la red.
Si las líneas son relativamente cortas, es posible suplir la falta de una estación, o de una línea, con las vecinas, y entonces el esquema puede ser el mas simple y menos flexible.
Cuando en cambio las líneas son relativamente largas y las estaciones son pocas, y poco conectadas entre si, no es posible suplir la falta de una línea, o peor aún de la estación, en consecuencia el esquema debe ser mas complicado.
