1 - INTRODUCCIÓN, GENERALIDADES Y FUNCIÓN DE LAS ESTACIONES ELÉCTRICAS (continuacion)
1.9 - ESQUEMAS DE ACOPLE POR INTERRUPTORES
Los esquemas de la modalidad acople por interruptores, son esencialmente sistemas anillados, cuando se debe separar una línea se deben abrir en la estación dos interruptores, o mas, veamos los esquemas de este tipo:
En el vértice del polígono donde llega la línea se tienen dos interruptores con los correspondientes seccionadores, la línea requiere un seccionador adicional para poderla separar, y volver a cerrar el anillo, si la operación lo requiere (

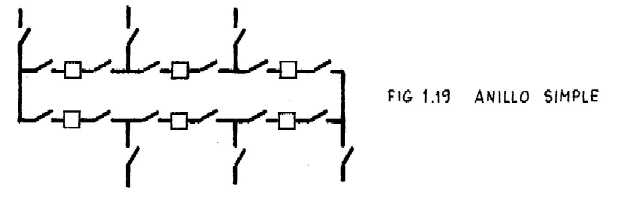

figura 1.19).Debe notarse que el número de interruptores es igual al número de terminales, como en los esquemas de simple juego de barras.
El esquema en anillo presenta la dificultad del crecimiento, no es fácil ampliar la estación agregando nuevas líneas, es un esquema no conveniente cuando se piensa que el desarrollo futuro obligará a ampliaciones.
En la

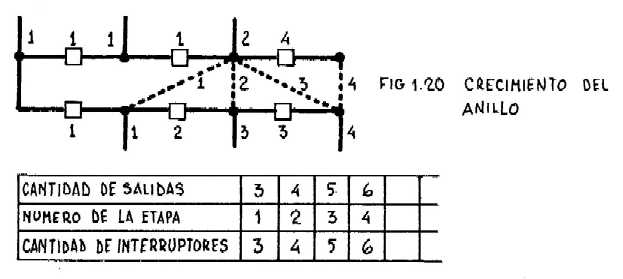

figura 1.20 puede observarse como se desarrolla el crecimiento en etapas del esquema en anillo.El anillo no debe superar los 6 u 8 terminales, además no es posible separar la estación en nodos arbitrarios, como visto para el esquema de doble juego de barras.
La ventaja del anillo es que permite acceder a cualquier interruptor, sin eliminar ninguna línea, solo debe abrirse el anillo.
Este esquema es útil cuando las líneas son relativamente largas, y no se pueden sacar de servicio.
ESQUEMAS EN ANILLO DOBLE, ANILLOS MÚLTIPLES
De complejidad creciente (

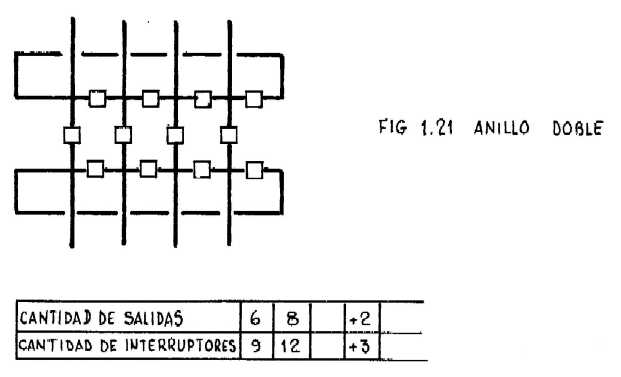

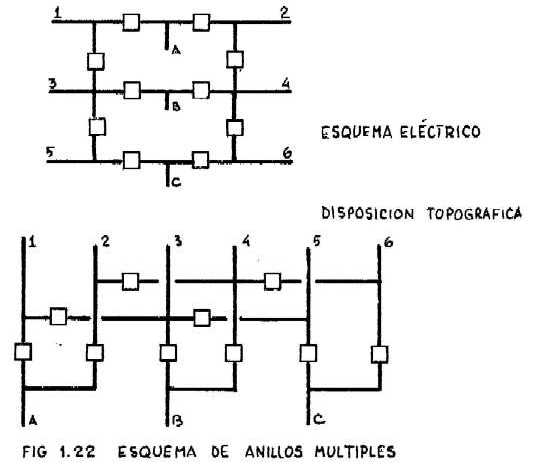

figura 1.21 y figura 1.22). Estos esquemas son complicados de entender, y muy poco intuitivos, baste observar la figura 1.22 que en dos formas representa el mismo esquema y corresponde a estaciones de 765 kV realizadas por HidroQuebec, en los años 60 cuando la confiabilidad que se atribuía a los interruptores de tan alta tensión era muy reducida.Hoy esquemas tan complejos de entender, construir y operar, no se logran justificar fácilmente.
