El planteo de la disposición general debe tener en cuenta las líneas que llegan a torres (próximas a la estación) o pórticos terminales, se debe lograr establecer una buena relación entre la estación y las líneas.

Al tratar de realizar físicamente el esquema elegido para la estación eléctrica, se debe pensar que esta es una construcción que se hace sobre la tierra, es una construcción que ocupa cierta área plana.

Actualmente se prefieren las disposiciones que se extienden horizontalmente, y que permiten una menor altura de la construcción, ocupando mayor superficie.

Los esquemas que se han analizado desde el punto de vista unifilar deben realizarse físicamente, se tienen tres conductores (el sistema es trifásico) y entonces es necesario disponer en dos planos distintos los conductores que corresponden a las barras, y los de las derivaciones (líneas).

El principal elemento que caracteriza una disposición constructiva es el seccionador, y su relación con las barras.

Desde el suelo observamos entonces una primera capa en la que circulan las personas en la estación.

Una segunda capa llega hasta el plano en que se tienen partes en tensión, y otra capa separa esta superficie de otra que contiene también conductores en tensión.

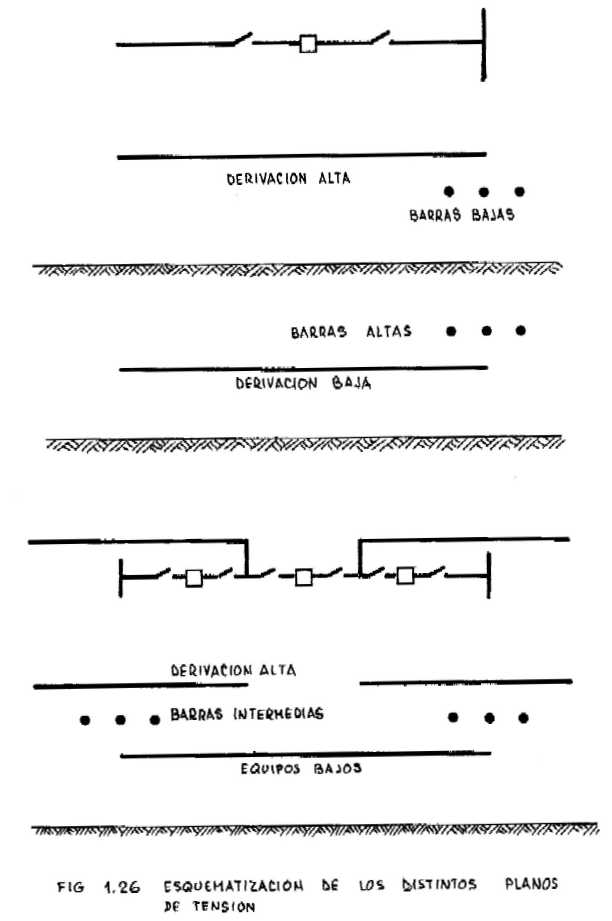

Realicemos un esquema de simple juego de barras, podemos disponerlas en un plano superior a los equipos (barras altas), o al mismo nivel que las partes en tensión de los equipos, y poner las derivaciones arriba (barras bajas, derivaciones altas).

- Barras bajas, con derivaciones altas.

- Barras altas, con derivaciones bajas.

- Barras intermedias, con derivaciones altas y aparatos bajos.

De las barras se pasa por el seccionador, al interruptor, transformadores de corriente, seccionador de línea, etc. y finalmente se llega a la línea saliente.

El otro aspecto a considerar es el tipo constructivo de las barras, rígidas (tubulares) o flexibles (cables).

Indudablemente la forma de los equipos que se utilizan, y como se instalan, y en particular los seccionadores es muy importante para avanzar en el diseño de la estación.

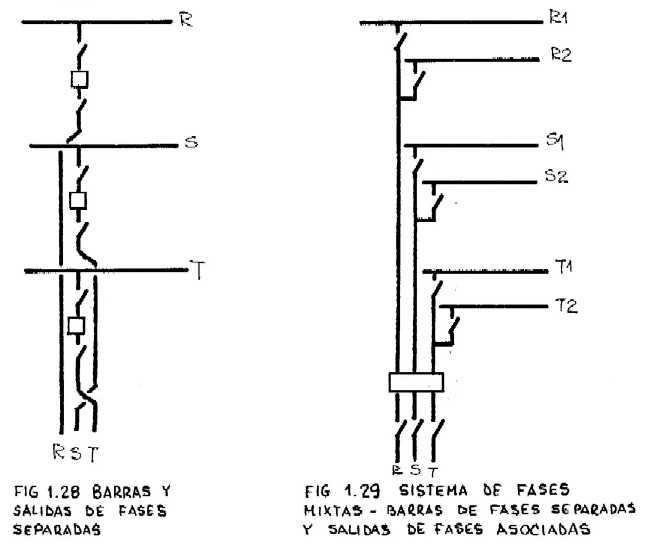

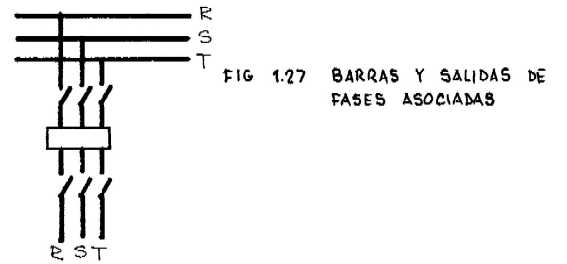

Otro concepto es la relación entre las barras o los conductores de las derivaciones que pueden encontrarse:

Volviendo a los seccionadores, los hay cuyos contactos se encuentran ambos en el mismo plano horizontal, por lo tanto interrumpen conductores que se deben encontrar en dicho plano (seccionamiento horizontal), y después de cierto desarrollo pueden pasar a otro plano.

Otros tipos pueden unir niveles distintos, unen dos planos, atravesando una capa de aislación, estos últimos se llaman de seccionamiento vertical.

En algunos diseños de estaciones se tienen hasta tres planos de tensión, debido a distintas necesidades que imponen los cruces.

Es un ejercicio conveniente observar y analizar vistas, cortes y fotografías de estaciones eléctricas tratando de comprender su solución constructiva, su esquema unifilar, y las razones del diseño adoptado.

En el diseño de la estación se deben satisfacer muchas condiciones, y en particular:

- flexibilidad y confiabilidad, ligadas a la estructura de la red.

- facilidades de mantenimiento, maniobra, circulación, evolución, ampliación.

- correctas distancias, y particularmente aislación.

- control de la inversión inicial, y costos de operación.
