ing. Alfredo Rifaldi - ing. Norberto I. Sirabonian

Al observar la estación, fotos o planos, vemos torres, estructuras donde están amarradas las líneas, y conductores (barras) de la estación, llama generalmente la atención su tamaño, la vista siguiendo estas estructuras sube.

Encontramos conductores tensados entre aisladores, o sostenidos por ellos, debajo los equipos cuya cabeza se encuentra en tensión y están sostenidos por aisladores y soportes estructurales.

Los conductores se deben unir entre sí y a los equipos, mediante morseteria adecuada.

En el suelo de la estación observamos canales de cables, por los que corren los cables de comando, medición, protección que están sumergidos en un ambiente de elevada interferencia electromagnética (corrientes y tensiones elevadas son causa de los intensos campos magnéticos y eléctricos que inducen en los cables sus efectos).

En el subsuelo se encuentra tendida una red de tierra que tiende a mantener el suelo de la estación con características equipotenciales, para evitar peligros a las personas y controlar interferencias electromagnéticas.

Además se tienen obras civiles, fundaciones, drenajes, caminos. En la estación se encuentran además edificios, ya en el campo, kioscos, y fuera del campo, edificio de comando donde se concentra esa función, medición, protección, telecomando etc.

En la Estación Eléctrica encontramos distintas construcciones, instalaciones y equipos con funciones particulares y características definidas.

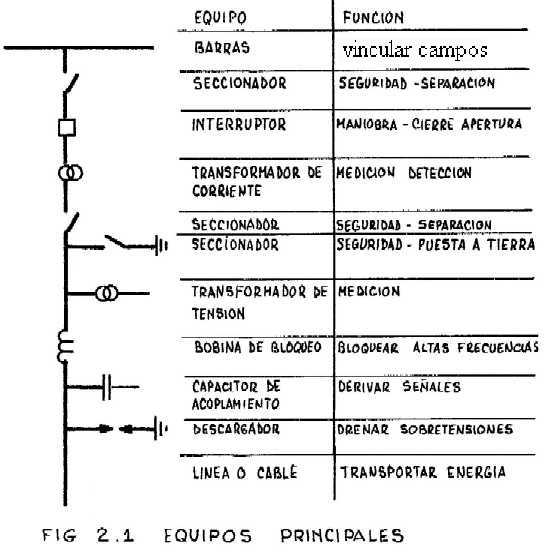

Ya hemos citado los distintos equipos de la estación, pero conviene tratar de hacer alguna clasificación, en principio por función:

- instalaciones y equipos de potencia o principales: interruptor, seccionadores, transformadores de medición, descargadores, trampa de onda, transformadores de potencia.

- instalaciones y equipos de control y auxiliares: comando, señalización, protecciones, servicios auxiliares, servicios esenciales.

Las características eléctricas principales de la estación y de sus equipos están relacionadas con los niveles de tensión y cortocircuito.

Los equipos de potencia, son adquiridos y se instalan en la estación, pero no son en general construidos especialmente para la estación en cuestión, se construyen bajo normas que imponen las características de interés y fijan los ensayos que las comprueban.

Las características de los distintos equipos en muchos casos son comunes, en consecuencia primero individualizaremos los equipos y luego, en modo comparativo, analizaremos sus características.

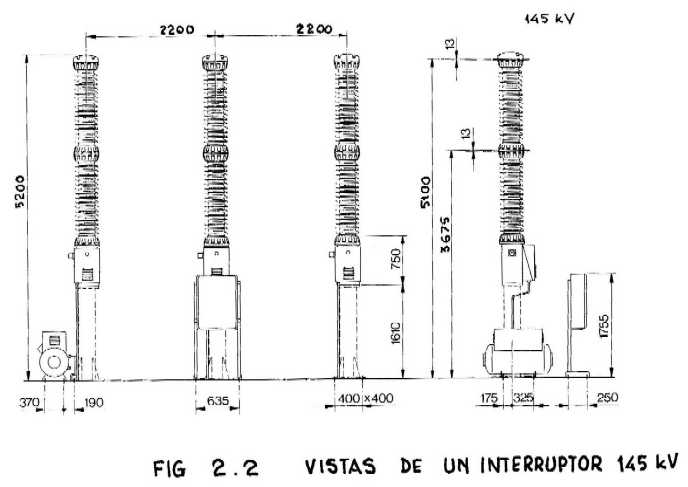

Este es el aparato que ha sufrido mayores evoluciones y cambios en sus principios de funcionamiento, casi podríamos decir que es como si hubiese habido modas (aunque la realidad fuera consecuencia frecuentemente de dificultad tecnológica) citemos solo los medios de interrupción aire (comprimido), aceite, gas SF6, vacío.

La forma de estos aparatos es de lo mas variada, se los puede clasificar en aparatos con tanque a tierra, o con tanque en tensión (muerto o vivo), entendiendo por tanque el contenedor (metálico o de material aislante) de los contactos.

El número de interrupciones (o cámaras) en serie es otra característica distintiva de las altas tensiones, a medida que se avanza en el desarrollo en número de cámaras disminuye, aumentando simultáneamente sus prestaciones. Cuando hay cámaras en serie se controla la distribución de la tensión entre ellas mediante capacitores, es así que el interruptor abierto conduce cierta corriente, y por efecto capacitivo en su otro extremo aparece tensión.

Algunos interruptores tienen cámaras de interrupción (o de establecimiento de corrientes) en paralelo con las principales, y con resistores en serie, ya para lograr interrumpir ciertas corrientes (con resistores de apertura), o lograr limitar las sobretensiones de inserción de largas líneas (resistores de preinseción).
