2 - COMPONENTES DE LA ESTACIÓN ELÉCTRICA (continuación)
SECCIONADOR (continuación)
La

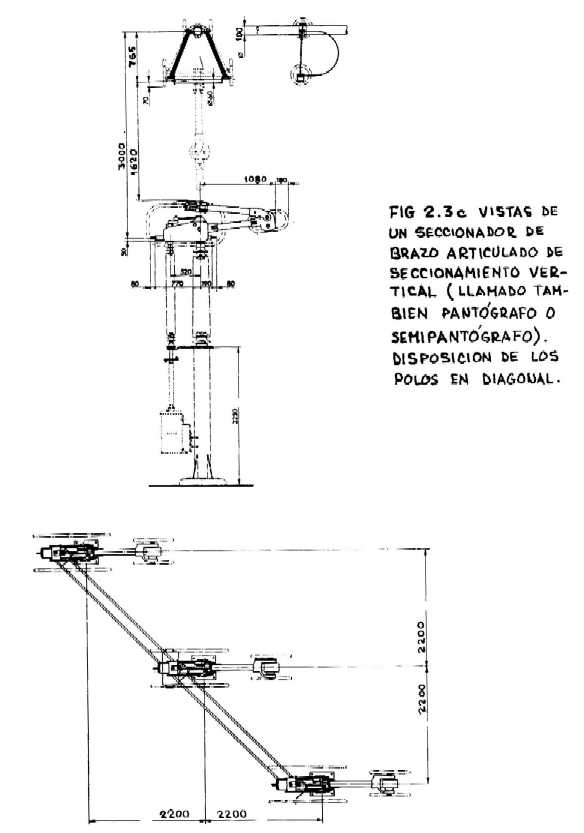

figura 2.3.c muestra el modelo de seccionador pantógrafo de seccionamiento vertical, cada columna sostiene un brazo articulado que con su mano busca cerrarse en el contacto fijo soportado por las barras tubulares o los cables.Debe notarse que hay dos aisladores por polo, uno de soporte, y otro que transmite el movimiento al brazo.
La

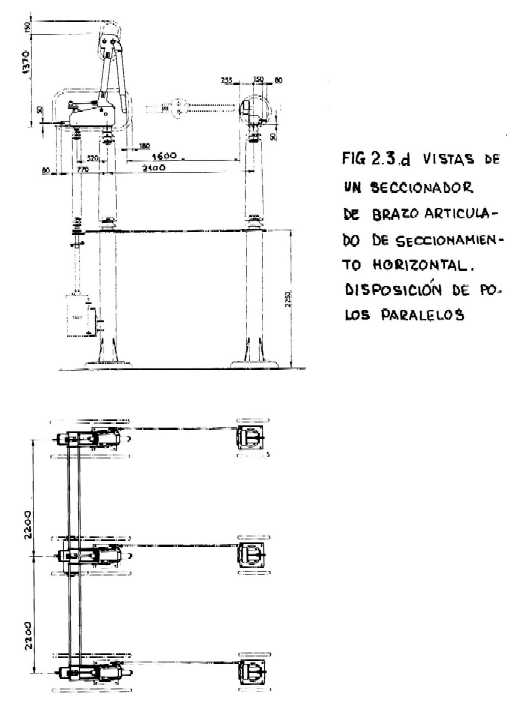

figura 2.3.d muestra el modelo análogo pero con el seccionamiento horizontal, generalmente estos últimos modelos utilizan los mismos componentes aplicados en otra forma como puede verse en las figuras.SECCIONADOR DE PUESTA A TIERRA
El seccionador de puesta a tierra, tiene la función de conectar a tierra parte de un circuito.
El seccionador de tierra generalmente está asociado a un seccionador principal. La aislación entre contactos del seccionador de tierra puede ser menor que la aislación entre contactos del seccionador principal asociado.
Normalmente este seccionador cortocircuita un aislador de soporte del seccionador principal al que se encuentra asociado.
