2 - COMPONENTES DE LA ESTACIÓN ELÉCTRICA (continuación)
Los transformadores de medición están destinados a alimentar instrumentos de medida, indicadores, registradores, integradores, relés de protección, o aparatos análogos. Según la magnitud en juego se clasifican en Transformadores de Tensión y de Corriente.
Es un transformador en cuyo secundario, en condiciones normales de uso se tiene una tensión cuyo módulo es prácticamente proporcional a la tensión primaria, y que difiere en fase en un ángulo próximo a cero, para una adecuada conexión.
En alta tensión se encuentra conectado entre fase y tierra (
figura 2.4), solo hasta 72.5 kV se encuentran construcciones para conexión entre fases (con dos aisladores).Los transformadores de corriente presentan una corriente secundaria cuyo módulo es prácticamente proporcional a la corriente primaria y que difiere en fase en un ángulo próximo a cero.
Los hay de distintas formas constructivas, con núcleo en la cabeza (

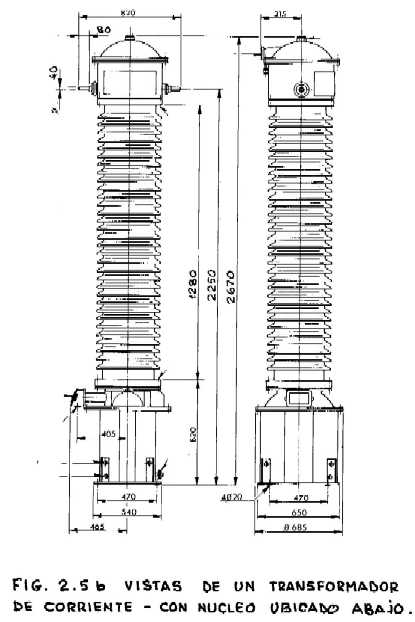

figura 2.5a), o con núcleo en la parte inferior. (figura 2.5b)
