2 - COMPONENTES DE LA ESTACIÓN ELÉCTRICA (continuación)

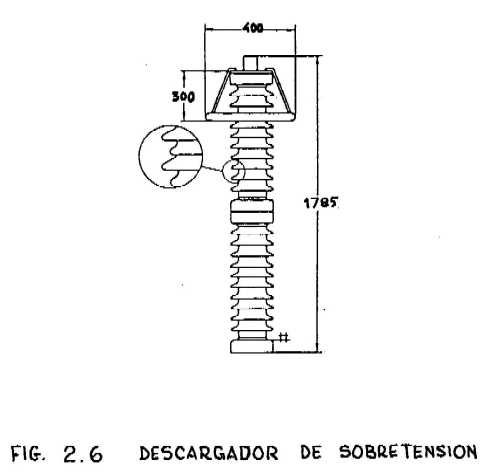

El descargador es un aparato destinado a proteger el material eléctrico contra sobretensiones transitorias elevadas y a limitar la duración y frecuentemente la amplitud de la corriente subsiguiente.
Se considera que forma parte del descargador todo espinterómetro en serie, necesario para el correcto funcionamiento del aparato en condiciones de servicio (
figura 2.6).Modernamente se han impuesto los descargadores de óxido de cinc que no tienen espinterómetro en serie (aunque los hubo con).
Tiene la función de acoplar los sistemas de telecomunicaciones en alta frecuencia a las líneas aéreas de alta tensión (
figura 2.7).Los transformadores de tensión capacitivos pueden cumplir las funciones de transformador de tensión y de capacitor de acoplamiento (
figura 2.8).La bobina de bloqueo, también llamada Trampa de Onda, es un dispositivo destinado a ser instalado en serie en una línea de alta tensión. Su impedancia debe ser despreciable a la frecuencia de la red, de manera de no perturbar la transmisión de Energía, pero debe ser selectivamente elevada en cualquier banda de frecuencia utilizable para la transmisión por onda portadora.
El equipo consiste en un inductor principal, un dispositivo de protección, descargador, y un dispositivo de sintonización (
figura 2.9).Los aisladores son dispositivos que sirven para mantener un conductor fijo, separado y aislado de partes que en general no están bajo tensión (a tierra).
Los aisladores que sirven para que un conductor atraviese una pared se denominan pasamuros. Se los denomina pasatapas cuando atraviesan la cuba de un transformador o la celda metálica de una instalación blindada.
Podemos denominarlos genéricamente como aisladores pasantes.
La definición de éstos incluye los medios de fijación al tabique o pared a atravesar.
