4 - CÁLCULOS DE DISEÑO (continuación)
EFECTO TÉRMICO DE LAS CORRIENTES DE BREVE DURACIÓN
Cuando se producen fallas (cortocircuitos) en el sistema circulan corrientes de alto valor, que persisten hasta que actúan las protecciones de interruptores o fusión de los fusibles.
CONCEPTO
El conductor que se encontraba a una temperatura determinada, acumula calor y eleva su temperatura transitoriamente, de acuerdo a la

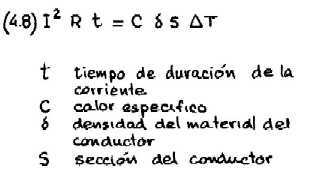

fórmula (4.8).Debiendo notarse que esta fórmula es válida en la suposición de que la resistencia no varía con la duración del fenómeno, el calor se acumula aumentando la temperatura del conductor.
Cuando el incremento de la temperatura es importante, se plantea una fórmula válida para un breve lapso, y por integración se obtiene la
fórmula (4.9).DETERMINACIÓN DEL AUMENTO DE TEMPERATURA
Para controlar si el aumento de temperatura debido a la sobrecorriente es admisible, se determina la temperatura final con las

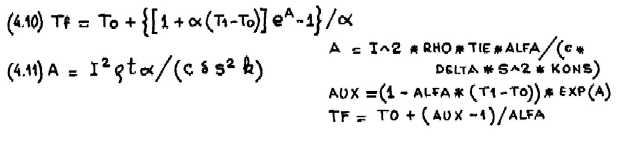

formulas (4.10) y (4.11).Se debe verificar que la temperatura final alcanzada sea menor que la máxima admisible del conductor.
Hasta aquí se adoptó un cierto tipo de conductor y una cierta sección verificándose que:

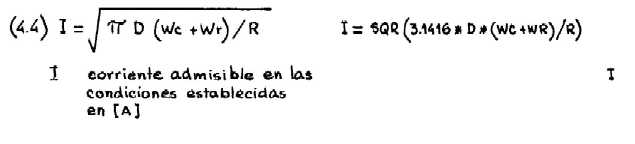

- La corriente a transportar es menor o igual a la corriente admisible (
4.4) y en consecuencia la sección es suficiente.- El campo eléctrico en la superficie de los conductores (
4.5) y (4.6) no supera los valores máximos admisibles y en consecuencia el diámetro del conductor o haz de conductores es suficiente.- La temperatura máxima que se alcanza bajo condiciones de corto circuito
(4.10) es menor a la máxima admisible por el conductor.
