4 - CÁLCULOS DE DISEÑO (continuación)
4.3 - ESFUERZOS SOBRE CONDUCTORES

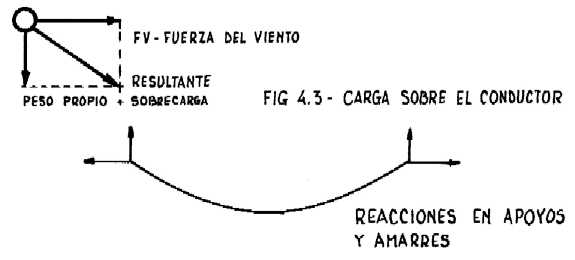

Los conductores, ya sean rígidos o flexibles, están sometidos a distintas fuerzas que contribuyen al estado de tensión que se presenta en ellos y a las reacciones que se producen en los apoyos o amarres (
figura 4.3).PESO PROPIO Y SOBRECARGAS VERTICALES
El peso propio siempre está presente, además en algunos casos se puede formar sobre el conductor un manguito de hielo.
En las estaciones eléctricas, a diferencia de las líneas, los conductores sostienen además los cables de conexión de los equipos, que son cargas concentradas en determinados puntos.
EMPUJE DEL VIENTO Y SOBRECARGAS HORIZONTALES
La presión dinámica del viento actúa sobre los conductores y sus derivaciones, transmitiéndoles un estado de carga.
El efecto de atracción y repulsión entre conductores debido a la corriente es particularmente notable cuando se producen cortocircuitos.
FÓRMULAS UTILIZADAS - EMPUJE DEL VIENTO
Se determina mediante la
fórmula (4.12), en base a la presión del viento sobre una superficie convencional, teniendo en cuenta, además el coeficiente de forma del objeto sobre el que se produce el empuje si se trata de un conductor cilíndrico o de un cable se utiliza la fórmula (4.13).Se determina suponiendo una capa de espesor uniforme sobre el conductor, o alrededor del conductor (manguito de hielo). Lógicamente los criterios influyen en el valor.
Las

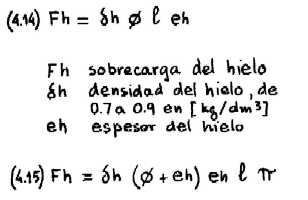

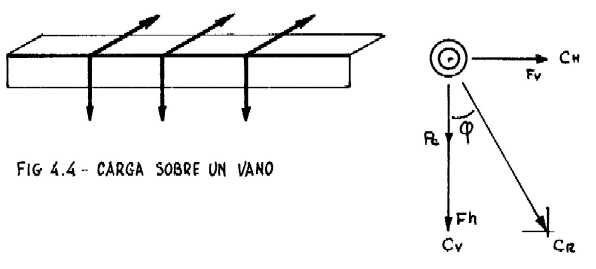

fórmulas (4.14) y (4.15) son las aplicables.Se obtiene superponiendo las distintas cargas (
figura 4.4).CV - Carga vertical total = peso propio + sobrecarga de hielo + otras sobrecargas verticales.
CH - Carga horizontal total = empuje del viento + otras sobrecargas horizontales (cortocircuito).
Carga resultante total = se obtiene con la
fórmula (4.16)
