9 - MODULARIDAD Y RACIONALIZACIÓN (continuación)
Entre los equipos que se incluyeron en la salida, los que ocupan en general el mayor espacio son los seccionadores.
Seccionadores de dos columnas, obligan a una distancia entre fases que debe tener en cuenta la posición de abierto en particular (ver
figura 9.4.1)Seccionadores de cuchilla que se mueve en un plano vertical exigen menos espacio entre fases pero requieren espacio superior (en posición abierto).
Es conveniente considerar el volumen de guardia definido por el seccionador en sus distintas posiciones.

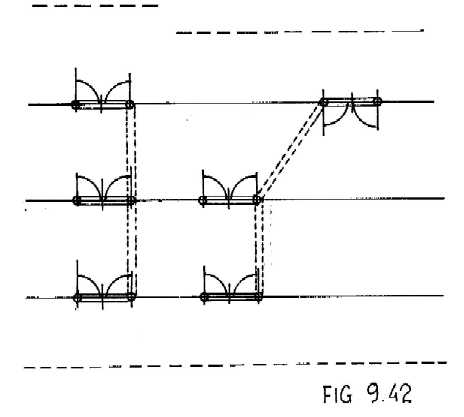

Los seccionadores de dos columnas pueden adoptar una disposición más compacta, pero los polos no podrán quedar alineados, y se dificulta (o imposibilita) la transmisión mecánica del movimiento entre polos (ver
Figura 9.4.2).La línea saliente se amarra a un pórtico, para minimizar costos se requiere contener la altura. Dentro del área de estación, donde puede haber restricciones a la circulación, ésta altura puede ser mínima, pero cuando la línea sale del recinto de la estación, la altura de la línea sobre el suelo debe permitir la libre circulación y dejar la altura libre necesaria.
El pórtico se utiliza a veces para sostener la bobina de filtro; capacitor de acople y descargadores se instalan en su proximidad.
Bobina y capacitores, en ciertos casos se instalan en sólo una fase, o solo en dos y muchas veces se debe contemplar la posibilidad de que ésta pueda ser cualquiera.

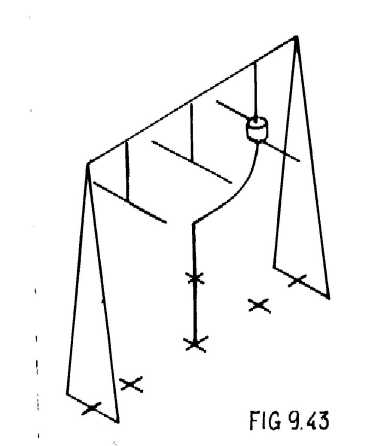

Los cambios de conexión deben preverse sin requerir acciones de envergadura (
Figura 9.4.3), a veces es necesario cambiar la fase a la cual el filtro esta conectado.
