9 - MODULARIDAD Y RACIONALIZACIÓN (continuación)
9.4 - DIAGRAMACION DE ESTACIONES CON ESQUEMAS DE ACOPLE POR BARRAS
Los módulos que se han presentado, se combinan realizando un diseño de estación de simple juego de barras, barra doble, barra doble con barra de transferencia.
Se puede resolver las distintas necesidades de salida o de derivación.
La

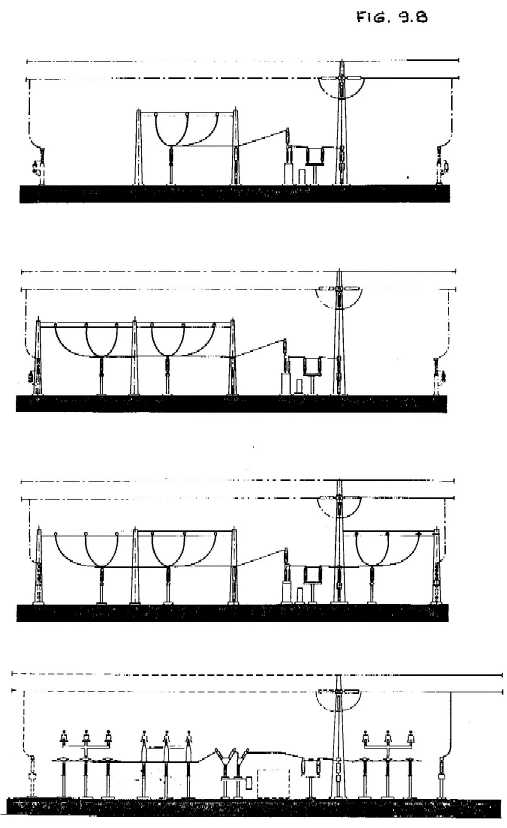

figura 9.8 muestra como un diseño puede evolucionar en etapas a través de distintos esquemas, simple barra, doble barra con transferencia.La figura muestra un campo de salida de línea, es fácil imaginar la salida de un transformador de potencia.
Para completar el diagrama de la estación se debe desarrollar el campo de paralelo de barras y de interruptor de transferencia.
El sitio natural del interruptor de paralelo de barras es entre los seccionadores, pero es evidente que esta posición no es fácil de adoptar ya que el lugar disponible es mínimo.
Una ubicación posible es manteniendo el interruptor de paralelo alineado con los otros interruptores, la conexión entre el interruptor y una barra es directa (a través del seccionador) mientras que para llegar a la otra barra se debe cruzar al menos un juego de barras, o por arriba, o por abajo, pero ocupando otro campo.
También en este caso, o se ocupa más espacio en planta, (y se contiene la altura) o se ocupa más en altura.
Cuando se trata de doble juego de barras con barra de transferencia son necesarios dos módulos, uno con interruptor, y otro sin.
Observando la
figura 9.8 se ve que la línea puede salir hacia un lado, libre, o hacia el otro, pasando por sobre las barras, las soluciones propuestas son con seccionadores de fila india, o con seccionadores de pantógrafo.La

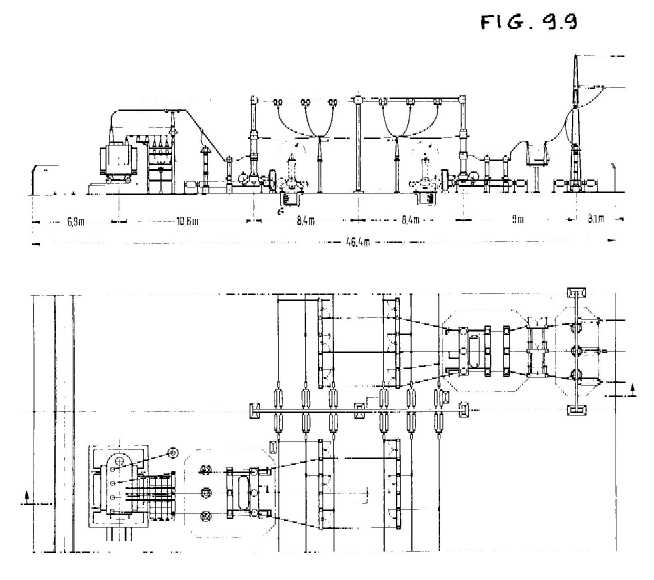

figura 9.9 muestra una disposición similar, no prevista para agregar la barra de transferencia, y con las salidas hacia ambos lados, sin el cruce sobre las barras.La planta muestra que el aprovechamiento de la superficie es del orden del 60-70 %, si todas las salidas están del mismo lado el aprovechamiento del terreno es total.
La

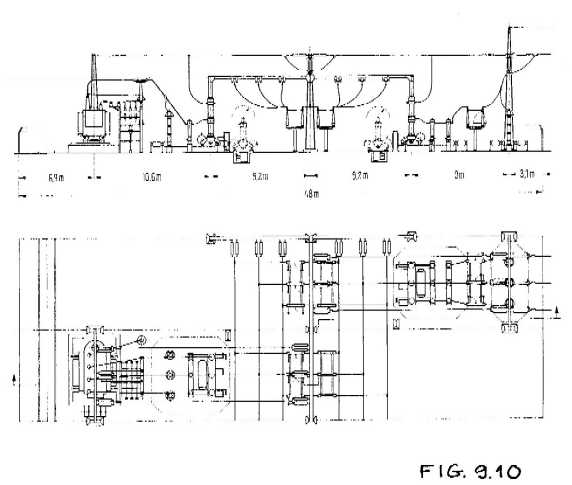

figura 9.10 muestra un doble juego de barras, con salida por el centro.La ventaja de esta disposición es que permite fácilmente desconectar los equipos, y puentear la salida cuando alguna circunstancia lo requiere.
Estas últimas figuras muestran al grupo de equipos de la salida (interruptor, transformadores de corriente) y el descargador, instalados a baja altura, y en consecuencia rodeados con un parapeto que limita la circulación.
La
figura 9.11 muestra el uso de seccionadores de tipo pantógrafo en disposición diagonal.La

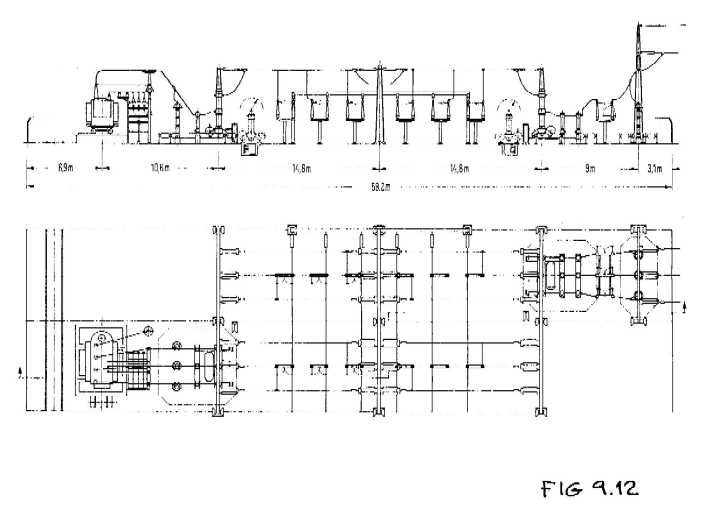

figura 9.12 muestra una disposición con las barras bajas y las derivaciones altas, debe compararse con la figura 9.9 que utiliza seccionadores de dos columnas, rotativos, dispuestos en fila india.Es evidente, en la
figura 9.12 la amplitud del camino de servicio, que en las otras alternativas es más crítica, especialmente en altura.
