9 - MODULARIDAD Y RACIONALIZACIÓN (continuacion)
9.4 - DIAGRAMACION DE ESTACIONES CON ESQUEMAS DE ACOPLE POR BARRAS (continuacion)
Las
figura 9.13 y figura 9.14 muestran esquemas de un único juego de barras.En particular la

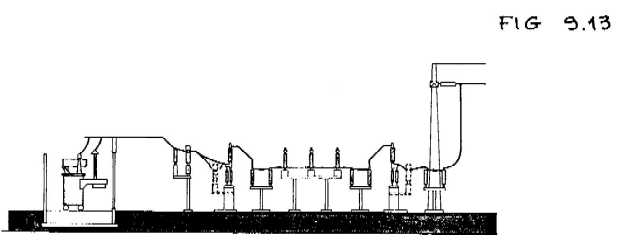

figura 9.13 (es único juego de barras), las salidas se pueden hacer hacia ambos lados, cada módulo de barras tiene dos salidas.La

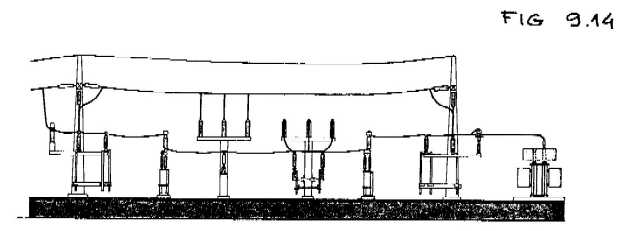

figura 9.14 muestra un esquema de único juego de barras con barra de transferencia, también en este caso cada módulo de barras tiene dos salidas, obsérvese que hay tres planos de tensión, el de los equipos, inferior, el de las barras, intermedio, y el superior de cruce que lleva la barra de transferencia donde requerido.La
figura 9.15 también muestra un esquema de único juego de barras, con barra de transferencia, la barra de transferencia se encuentra a ambos lados, y de esta manera los planos de tensión sólo son dos.La diagramación de la planta permite controlar el buen diseño de las barras y la posibilidad de resolver las salidas.
Con los sistemas de doble juego de barras si se realiza una salida hacia un lado, no puede salirse hacia el otro lado.
El buen aprovechamiento de la superficie en el caso de más juegos de barras requiere tener todas las salidas a un sólo lado, o que la línea cruce por arriba de la estación.

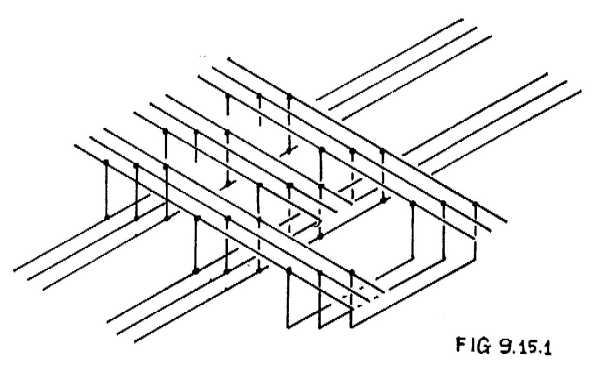

Para realizar salidas a ambos lados, con un buen aprovechamiento del terreno, se puede disponer una barra en U rodeando a la otra, la impresión aparente que se tiene, es de que se trata de un triple juego de barras.
Figura 9.15.1.Al disponer las barras en U, es importante respetar las secuencias de la barra y de las salidas, aunque pudiera parecer justificado no respetar la secuencia.
El no respetar la secuencia puede generar confusiones y grave riesgo.
Todos los módulos también deben ser iguales, la simetría especular puede originar errores, y debe evitarse.
Todos los esquemas vistos son con fases asociadas, tanto en las barras, como en las salidas.
Si se realizan las barras en fases separadas, y las salidas en fases asociadas se puede lograr un excelente aprovechamiento (90 %) de la superficie para un diseño de doble juego de barras, con salidas a ambos lados.

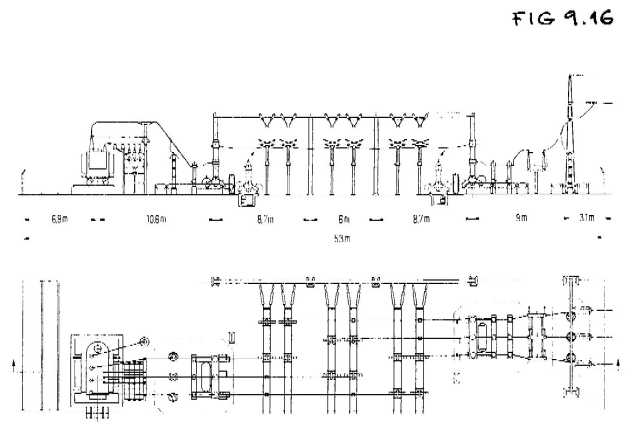

Esta solución se observa en la
figura 9.16, la limpieza de la instalación entusiasma, sin embargo esquemas de este tipo, distintos a los habituales (o intuitivos) exigen un notable esfuerzo de educación del personal que opera en estas instalaciones.El adoptar esquemas especiales exige que la adopción se extienda a todas las instalaciones de un sistema, de manera que no se presenten confusiones al pasar de una instalación a otra.
El tipo de seccionadores adoptados influye en modo importante (y esencial) en la arquitectura del sistema de barras y de la estación.
