9 - MODULARIDAD Y RACIONALIZACIÓN (continuación)
9.5 - DIAGRAMACION DE ESTACIONES DE INTERRUPTOR Y MEDIO POR SALIDA
La
figura 9.17 muestra la composición modular del esquema de interruptor y medio.La solución propuesta es con tres planos de tensión.
Cada módulo puede realizarse con aparatos que tienen distinta forma constructiva, y en consecuencia se observan detalles característicos.
En la figura son admisibles los módulos de barras con seccionadores de tipo pantógrafo.
El diseño puede realizarse con tres pórticos en lugar de cuatro, el aumento de vano implica mayor tiro, más esfuerzo en las torres, que debe ser compensado por la menor cantidad de pórticos.
La particularidad que puede observarse es que las barras están separadas por los equipos, y el diseño resulta con tres niveles de tensión.
El desarrollo de un diseño con las barras próximas y los equipos afuera permite solo tener dos niveles de tensión, equipos y barras.
La
figura 9.18 muestra esta posibilidad de resolver el diseño, la particularidad es que una conexión entre dos interruptores es muy larga.También se aprecian dos cortos tramos de barras, de las que salen las líneas de derivación.
La

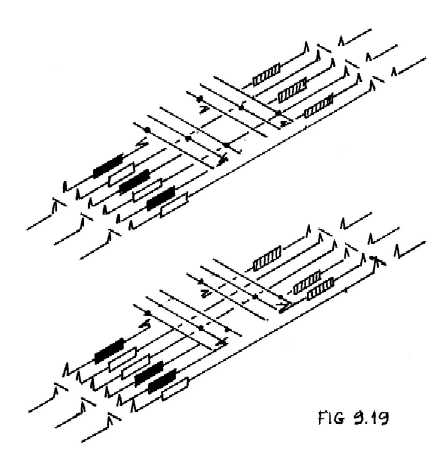

figura 9.19 propone una solución con barras en fases asociadas, y las salidas en fases mixtas, el diseño es más limpio que la figura 9.18, pero a los fines del mantenimiento el diseño no es claro, puede ser confuso.Se proponen dos plantas en la
figura 9.19, en la segunda dos polos del mismo interruptor se encuentran próximos.9.6 - DIAGRAMACION DE OTROS DISEÑOS
Un excelente diseño de estación en anillo con seis salidas se logra con dos campos como el de la

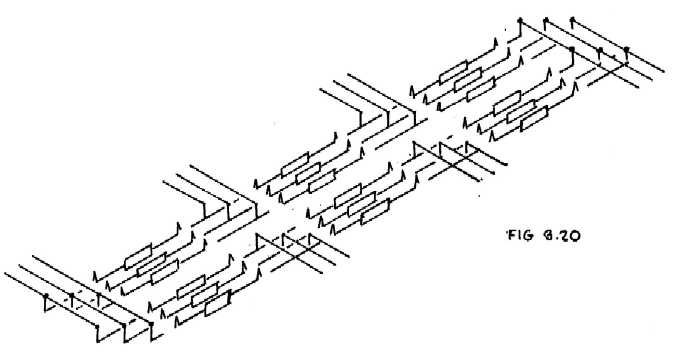

figura 9.17 así se tienen cuatro salidas, las barras permiten conectar dos salidas más.La altura de las salidas puede contenerse realizando el diseño con sólo dos niveles de tensión, como muestra la

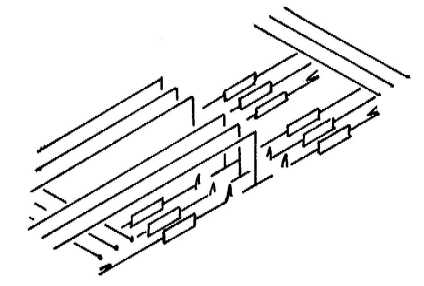

figura 9.20.Las

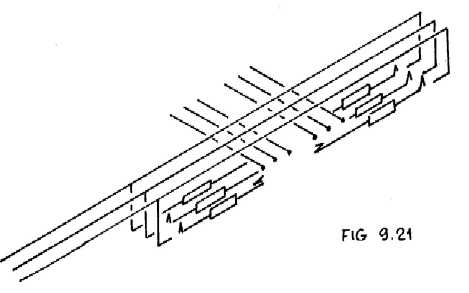

figura 9.21,0 y figura 9.21 muestran dos posibles esquemas de doble juego de barras con dos interruptores.En muchos diagramas aparecen algunos campos especiales, que no son de resolución inmediata, a veces exigen ocupar más de un campo o agregar un plano más de tensión en altura.
Cuando se desean dividir las barras con seccionadores o interruptores también deben resolverse las dificultades de este módulo especial.
Al encarar el proyecto a veces el equipamiento esta definido, pero es bueno controlar que puedan utilizarse equipos de mas de un fabricante.
Por esto es conveniente un rápido estudio de dimensiones típicas cuyo objetivo es definir cuerpos envolventes.
La normalización avanzada en algunos piases ha obligado a sus fabricantes a forzar soluciones esquematizadas y de dimensiones definidas, en particular en los vínculos del equipamiento con la instalación, concretamente en las bases, y los bornes de potencia.
. Aspectos en la disposición de equipos
. Ventajas y aplicaciones de la normalización
. Aspectos en la documentación
. Modularidad en la documentación (no repetición de información)
. Ventajas en la operación y en la evolución
. Ampliaciones, ingeniería resuelta
. Tipificacion de esquemas
