CROQUIS TRIDIMENSIONALES DE PARTES DE ESTACIONES ELÉCTRICAS

ing. Alfredo Rifaldi - ing. Norberto I. Sirabonian

El sistema de distribución de energía eléctrica trifasico obliga a construcciones que se repiten en las tres fases pero en ningún momento deben unirlas, esto ultimo seria catastrófico...

Cuando se estudian las formas constructivas, representadas en un plano a quien las observa por vez primera le cuesta distinguir las tres fases que en parte se representan confundidas y en parte separadas debido a las proyecciones planas.

Las representaciones axonometricas ofrecen una ventaja, pero mantienen su inmovilidad y el esfuerzo de imaginación no siempre es compensado por la correcta interpretación de lo que se observa.

Los proyectos reales pueden desarrollarse con los programas de dibujo disponibles (Autocad, MicroCadam, u muchos otros) que permiten trabajar con modelos tridimensionales, pero estos medios son complejos y requieren habilidad para trabajar con ellos... se debe haber superado ampliamente y con éxito la etapa de iniciación.

El modelo esencial de quien analiza la construcción de una estación eléctrica es un modelo de alambres (rectas que unen dos puntos del espacio) y pensamos en un programa que recibiendo como datos las líneas de la representación generara una imagen que permitiera ser observada desde distintos ángulos de manera de poderla comprender.

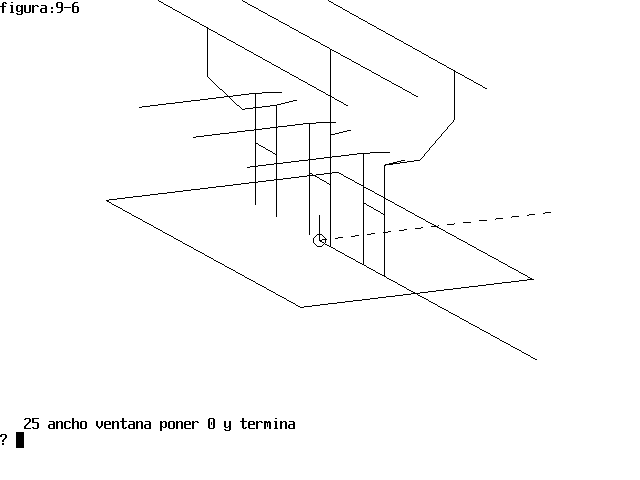

El ejemplo muestra el resultado obtenido, se ve el cuadrilátero que representa el suelo, los soportes de seccionadores de dos columnas, y los conductores de derivación y las barras superiores principales, las conexiones entre los polos del seccionador y cada barra principal, tambien se observan las cuchillas del seccionador abierto.

El programa DIBUJA es pequeño, esta acompañado por el lote de datos de todas las figuras del curso de DISEÑO DE ESTACIONES ELECTRICAS que requerían ser vistas con un medio de este tipo, el lector puede generar mas modelos tridimensionales muy fácilmente, para observar otras situaciones, no necesariamente ligadas al diseño de estaciones eléctricas.

La cantidad de líneas del dibujo no tiene limites, y se puede así llenar la pantalla como guste a quien prepara los datos.

En relación con el curso de DISEÑO DE ESTACIONES ELECTRICAS, proponemos observar las distintas figuras, identificando las proximidades entre barras que se deben mantener aisladas, relacionándolas con las representaciones que acompañan el apunte, tratando de comprender y aprovechar las facilidades disponibles.

La tabla siguiente indica la equivalencia entre archivos y figuras del apiunte

FIG122.D3D

figura:1-22

FIG126.D3D

figura:1-26

FIG126B.D3D

figura:1-26

FIG126C.D3D

figura:1-26

FIG410.D3D

figura:4-10

FIG410B.D3D

figura:4-10

FIG411.D3D

figura:4-11

FIG413.D3D

figura:4-13

FIG413B.D3D

figura:4-13

FIG413C.D3D

figura:4-13

FIG413D.D3D

figura:4-13

FIG413E.D3D

figura:4-13

FIG901.D3D

figura:9-1

FIG904.D3D

figura:9-4

FIG9041.D3D

figura:9-41

FIG9041B.D3D

figura:9-41

FIG9041C.D3D

figura:9-41

FIG9042.D3D

figura:9-42

FIG9042B.D3D

figura:9-42

FIG9043.D3D

figura:9-43

FIG905.D3D

figura:9-5

FIG906.D3D

figura:9-6

FIG907.D3D

figura:9-7

FIG9151.D3D

figura:9-15-1

FIG916.D3D

figura:9-16

FIG917.D3D

figura:9-17

FIG918.D3D

figura:9-18

FIG919.D3D

figura:9-19

FIG919B.D3D

figura:9-19

FIG920.D3D

figura:9-20

FIG920A.D3D

figura:9-20

FIG921.D3D

figura:9-21
