Instrumental
Modulo analizador de espectros SPECTRAN HF4040 y HF6060
Especificaciones generales:
Modelo de SPECTRAN |
HF4040 |
HF6060 |
Ancho de banda |
10 MHz – 4 GHz |
1 MHz – 6 GHz |
Nivel de potencia mínimo medible |
-90 dBm |
-90 dBm |
Nivel de potencia máximo medible |
0 dBm |
0 dBm |
Densidad de potencia mínima medible |
10 pW/m2 |
10 pW/m2 |
Densidad de potencia máxima medible |
10 W/m2 |
10 W/m2 |
Ancho de banda mínimo del filtro de entrada |
100 KHz |
100 KHz |
Ancho de banda máximo del filtro de entrada |
50 MHz |
50 MHz |
Puntos de la FFT |
256 |
Antenas
Antena HyperLog 7040
Especificaciones generales:
Marca |
AARONIA |
Modelo |
HyperLog 7040 |
Rango de frecuencia |
700 a 4000 MHz |
Impedancia de entrada |
50 Ω |
Potencia de transmisión máxima |
100 W CW (400 MHz) |
VSWR (tip.) |
< 1:2 |
Ganancia (tip.) |
4 dBi |
Factor de antena |
23-38 dBm/m |
Perdida por retorno |
Mayor a 10 dB |
Conector de entrada |
SMA |
Polarización |
Vertical / horizontal |
Dimensión (L,A,D) |
(340x200x25)mm |
Peso |
270 gr |

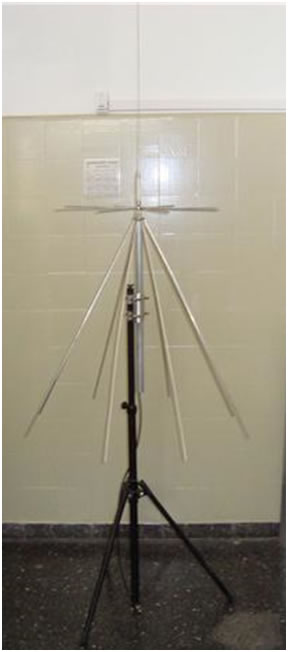

Antena DISCONO MODELO SR7000
Especificaciones generales:
Marca |
Walmar Electrónica |
Modelo |
SR7000 |
Frecuencia de trabajo (recepción) |
25 a 1300 MHz |
Frecuencia de trabajo (transmisión) |
50, 144, 430, 900 y 1200 MHz |
Potencia admisible |
200 W |
Ganancia (Tip.) |
0-2 dBi |
Conector de entrada |
SO239 |
Irradiación en azimut |
360° |
Alto |
1.70 mts |
Peso |
1.1 Kg |
Diámetro del amarre al mástil (max) |
50 mm |
Diámetro del amarre al mástil (min) |
38 mm |
